熱鍍金屬穿線管
熱鍍鋅金屬穿線管
- 產品描述：JDG管（套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管）是一種電氣線路最新型保護用導管。

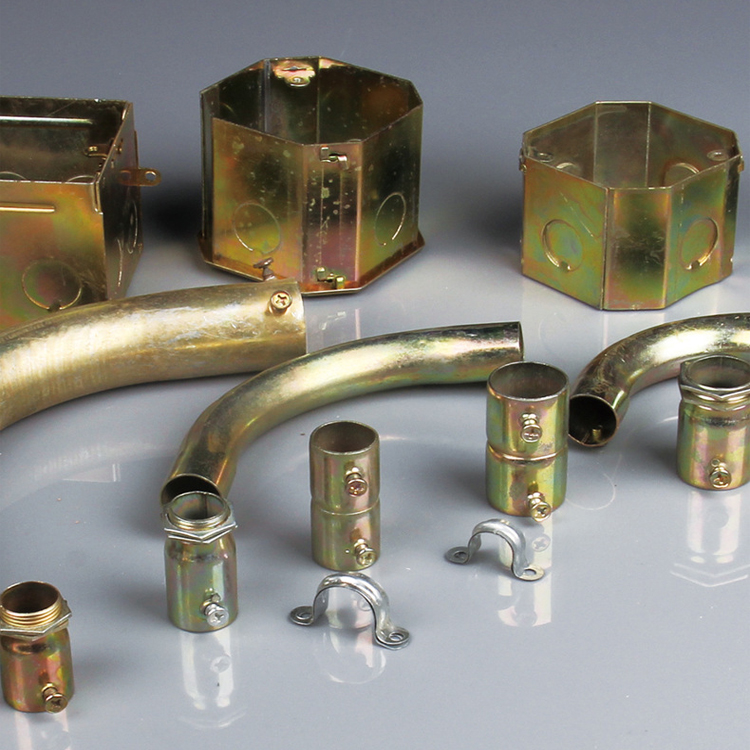

JDG管（套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管）是一種電氣線路最新型保護用導管。連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，外觀為銀白色或黃色。
JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電氣領域采用新材料、新技術的一項突破性革新。JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。由于JDG管材較普通管材成本上有所增加，所以在施工中多局部多用于綜合布線、消防布線等施工。
施工工藝
（1） JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。
（2） JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。
（3） JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.
（4） JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。
（5） 套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。
（6） 管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。
（7） 配管完畢后，為防止異物進入管內，在端頭應做好封堵。
（8） 在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。
工程驗收：遵照中國工程建設標準化協會所制定的《CECS 120：2007 套接緊定式鋼導管電線管路施工及驗收規程》，進行工程驗收。
JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電氣領域采用新材料、新技術的一項突破性革新。JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。由于JDG管材較普通管材成本上有所增加，所以在施工中多局部多用于綜合布線、消防布線等施工。
施工工藝
（1） JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。
（2） JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。
（3） JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.
（4） JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。
（5） 套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。
（6） 管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。
（7） 配管完畢后，為防止異物進入管內，在端頭應做好封堵。
（8） 在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。
（9） 待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。
技術標準：JDG管系列產品根據國家標準《電氣安裝用導管特殊要求》,完全按照GB/T14823.1-93和GB/T13381.1-92標準進行設計生產。工程驗收：遵照中國工程建設標準化協會所制定的《CECS 120：2007 套接緊定式鋼導管電線管路施工及驗收規程》，進行工程驗收。
